機電圖紙包含哪些基本內容？
先來看看一個項目中的機電圖紙包含哪些內容：

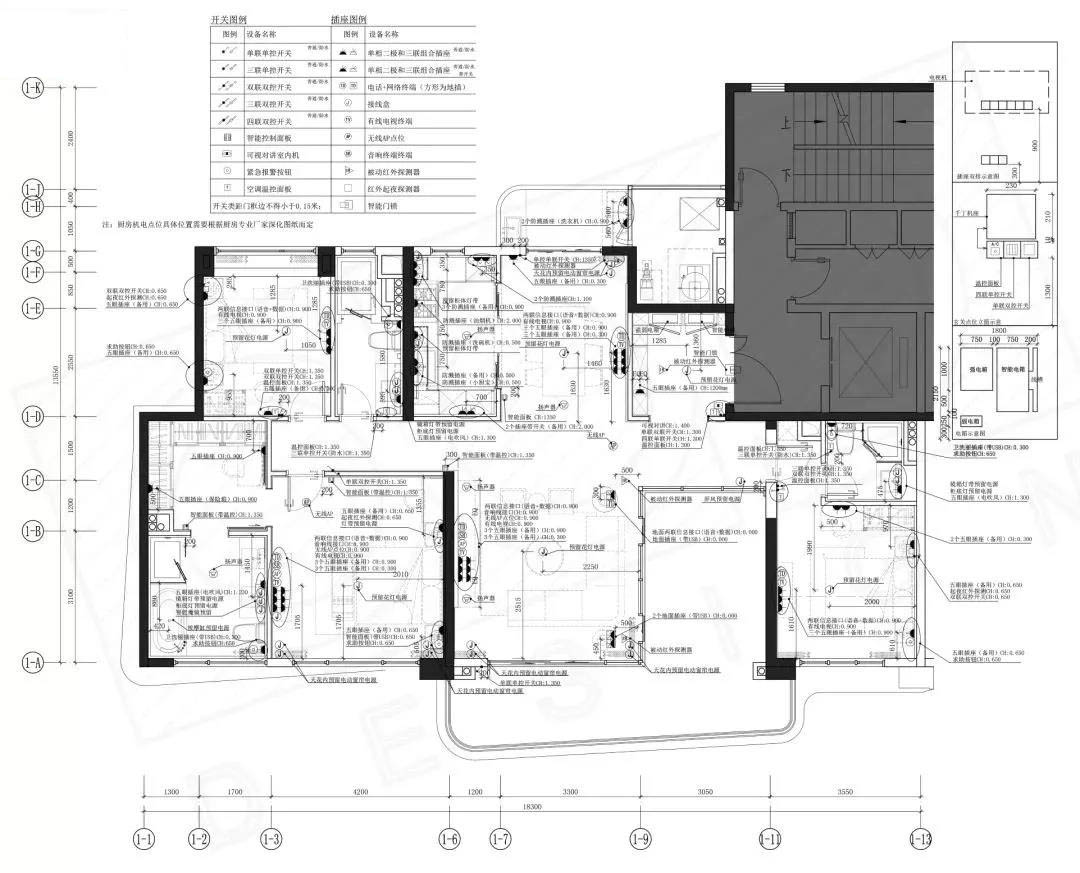

某酒店客房機電圖紙
某別墅項目機電圖紙
從圖紙上可以看出，機電點位圖紙包括分包給各專業（廚房，洗衣房，燈光）協同完成的機電部分，和頂面綜合天花上的機電點位，還有在平面立面地坪中顯示的電氣機電點位。
需要注意的是機電點位圖作為裝飾方并沒有資質出具，要由專門的機電專業進行深化，然后由裝飾方提取需要的機電末端點位顯示在平面、立面和地坪上。
就像綜合天花圖的紙繪，作為設計方，在設計范圍內，同各專業協調綜合，以達到優化圖紙的作用。所以作為裝飾設計方，對機電點位圖最需要了解的是電氣部分，而電氣工程分為強電、弱電、消防電氣。
強電、弱電和消防電氣？
1、在機電圖紙中需要注意哪些強電設備呢？
強電一般是指交流電電壓在24V以上的電氣設備，如家庭中的電燈、插座等。
電壓在110V~220V的家用電氣，如照明燈具、電熱水器、取暖器、冰箱、電視機、空調、音響設備，預留電源等用電器均為強電電氣設備。

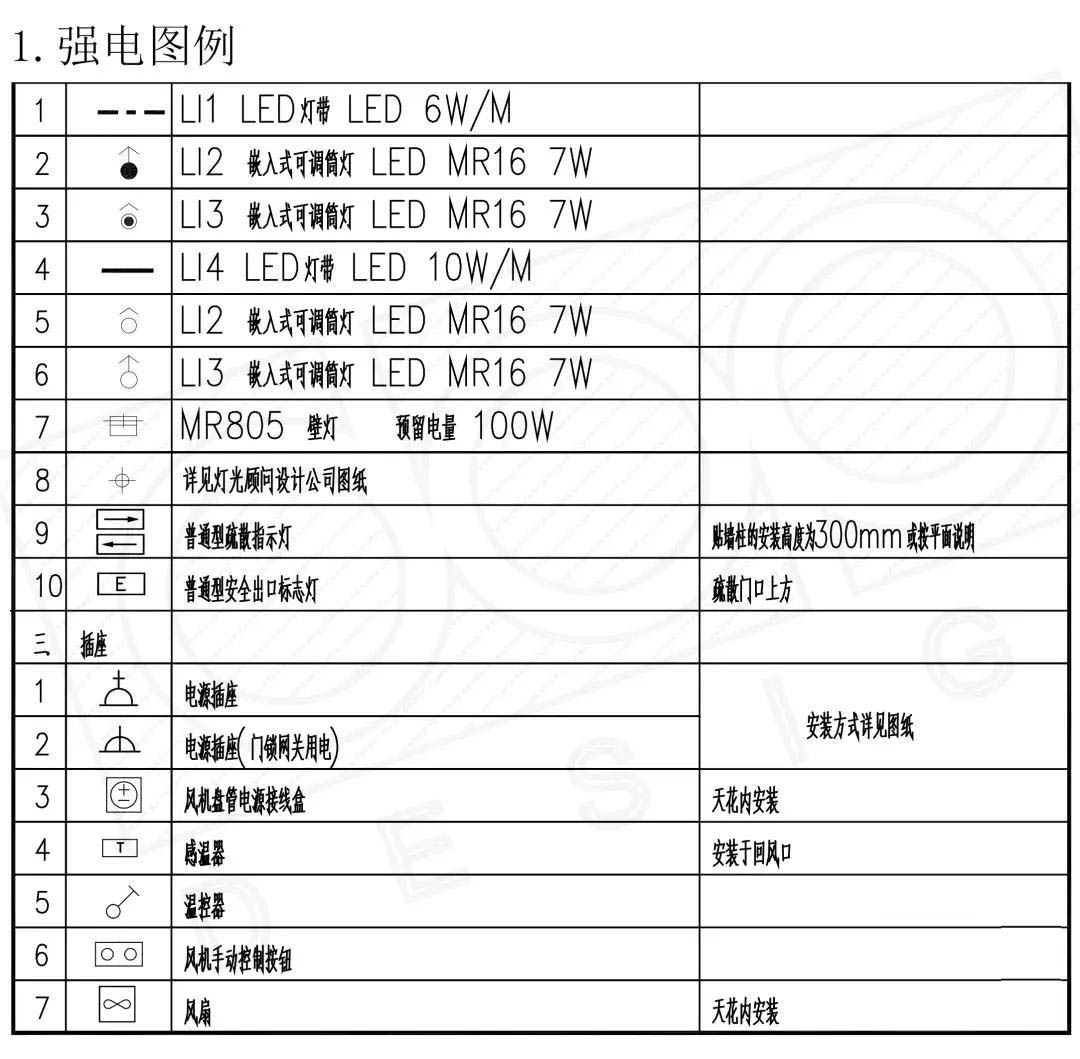

強電部分圖例
插座和預留電源是根據功能放置，需要注意的就是要充分了解項目的設備提資和需求，最好有設備選型表，如果沒有選型，則需要甲方提出需求提資，才可以展開相應工作，如下表格：

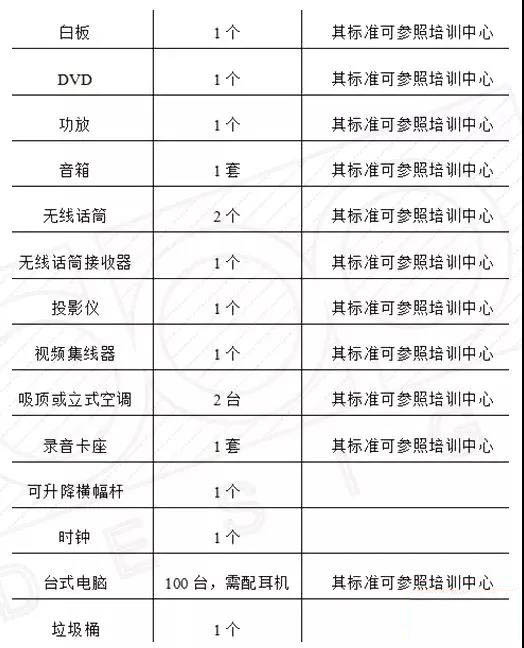

需求提資
2、弱電設備是什么？
弱電一般是指直流電路或音頻、視頻線路、網絡線路、電話線路，直流電壓一般在24V以內的家用電氣。如：
電話、電腦、電視機的信號輸入（有線電視線路）、音響設備（輸出端線路）等。
a、處理對象
弱電的處理對象主要是信息，即信息的傳送和控制，主要考慮的是信息傳送的效果問題，所以，又叫智能化線路。

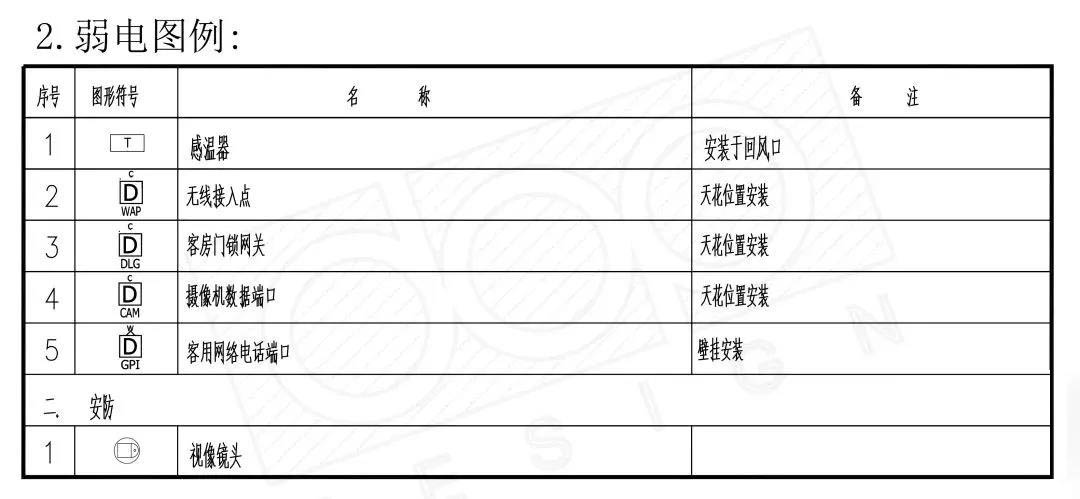

弱點部分圖例
b、智能化線路包括的系統
①門禁系統：刷卡器、解鎖按鈕；
②會議系統：VGA、TV；
③網絡系統：網線電話插座、Wi-Fi；
④音箱系統；
⑤調光系統；
⑥監控系統；
⑦人臉識別系統；
⑧安防系統；
⑨能源控制系統等；
3、關于消防電氣需要了解哪些內容？

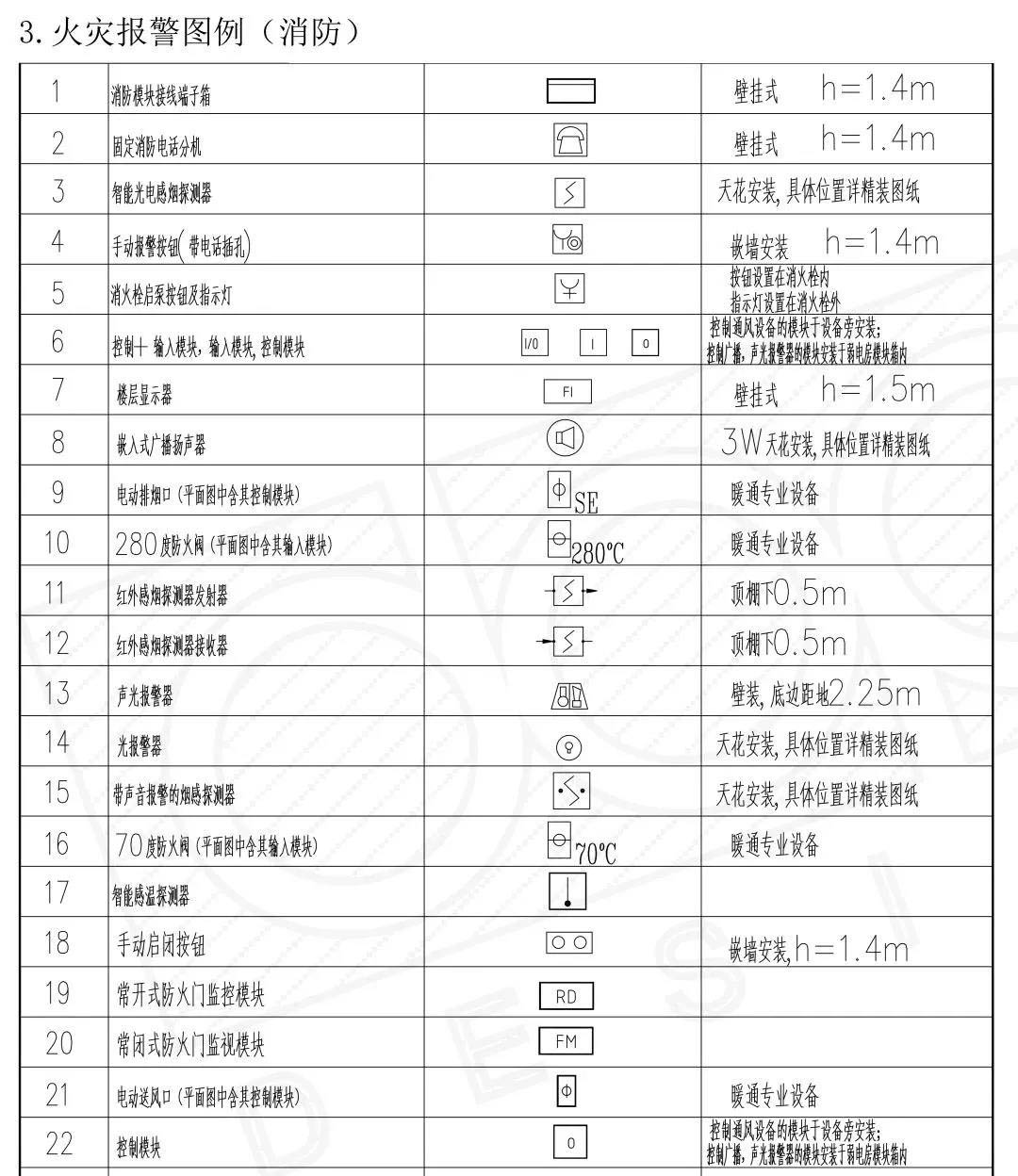

消防電氣圖紙設備部分圖例

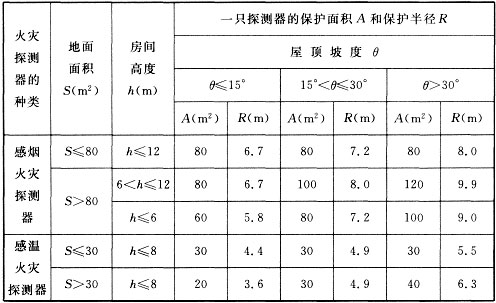

消防用電設備包含：消防警鈴、火災手動報警、應急照明、疏散指示和逃生標志、防火卷簾控制盒、排煙風口手動執行機構等。

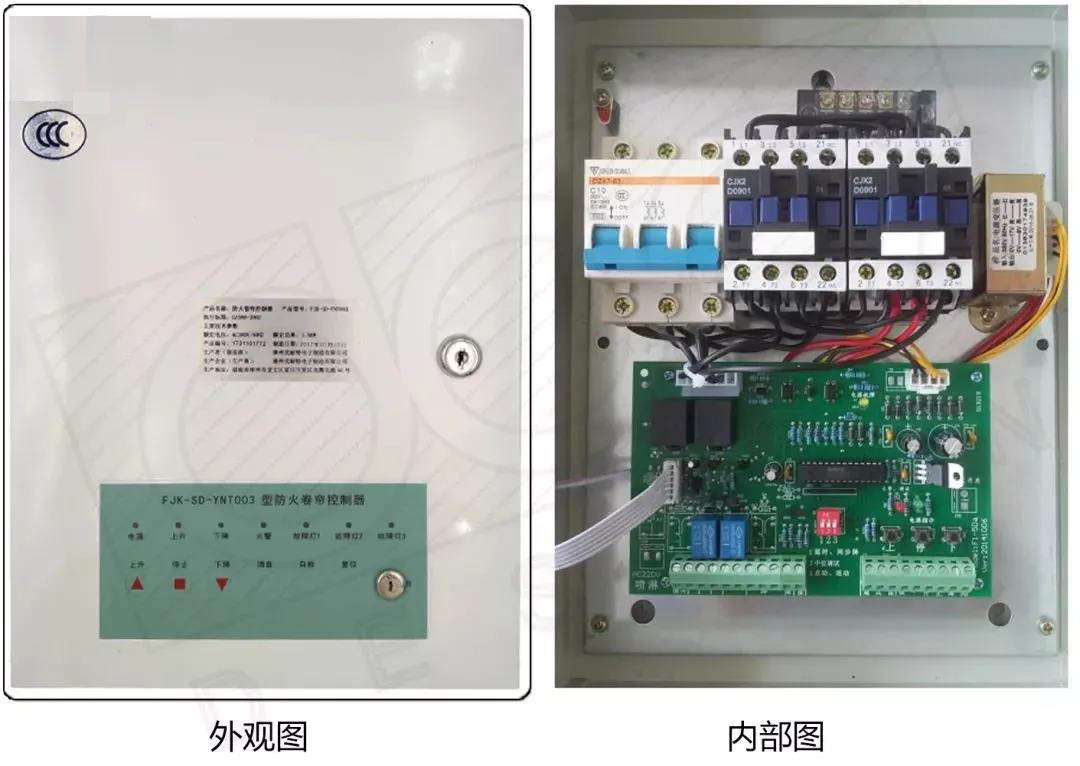

△消防卷簾控制器
其中，需要特別注意防火卷簾和防煙功能所需要的電控設備的點位設置，如防火卷簾控制器、自動擋煙垂壁控制器等。
因為作為設計方，在設計的時候總是習慣性將它們隱藏起來，但是對于消防報審來說，這是絕對不行的，所以，我們只能將它調整到不那么影響裝飾效果的地方。
一次機電、二次機電設計
1、什么是一次機電，什么是二次機電？
以酒店設計為例：酒店室內設計往往周期較長，而且對施工品質要求很高，而室內設計部分往往按照各功能區來展開，因此，往往會導致當所有的室內設計完成后，再進行機電系統的施工圖紙，那么，設計周期必然會延長，影響現場的工程實施周期。
所以，在酒店項目中會將機電部分細分為一次機電和二次機電，目的是縮短前期機電施工周期，加速整體項目的建造效率，進而降低項目的成本。
一次機電、二次機電的具體區別如下：

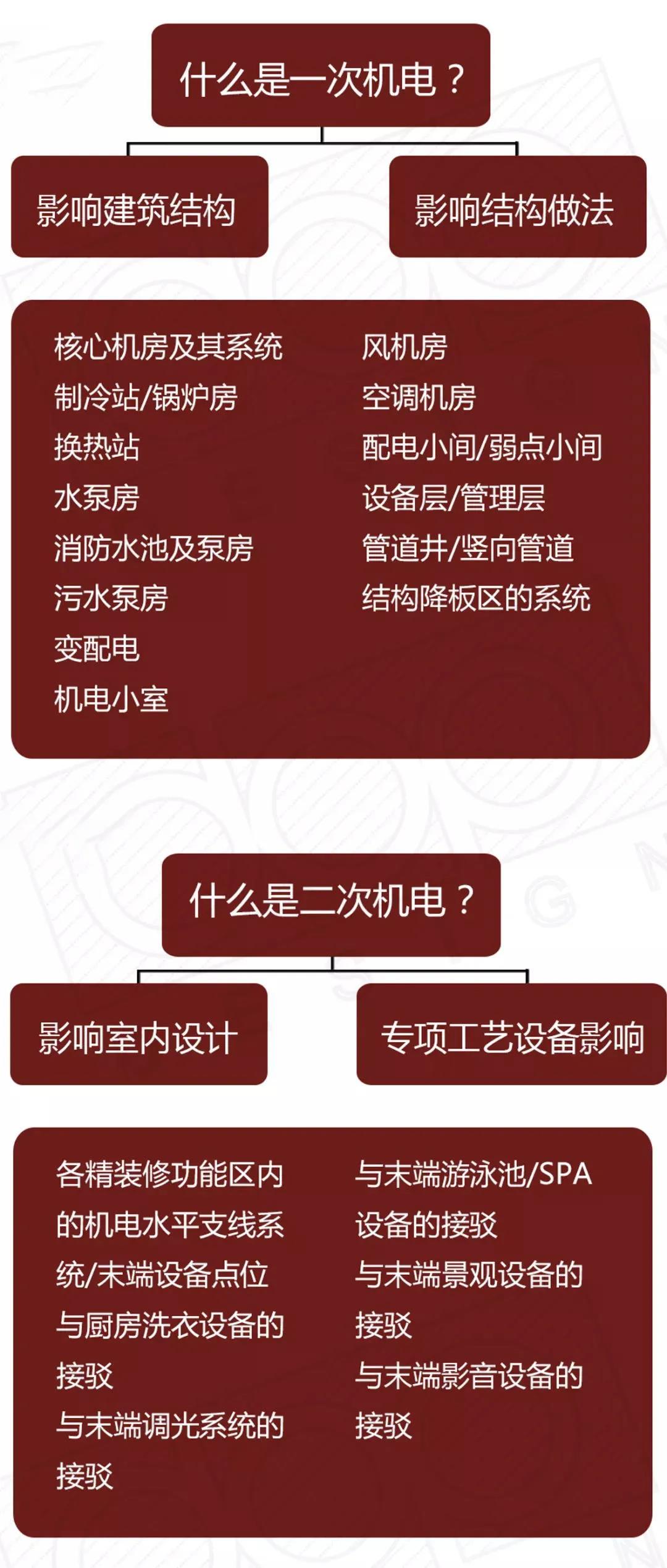

一次機電和二次機電圖解
作為室內設計師，看機電圖的時只需要關注二次機電的點位即可。如果大家還不明白的話，咱們換一種說法：“在建筑管井里面和非裝修區域里面的所有機電設備，都屬于一次機電，而只要出了管井和非裝修區域，能看到的機電設備全部屬于二次機電”。

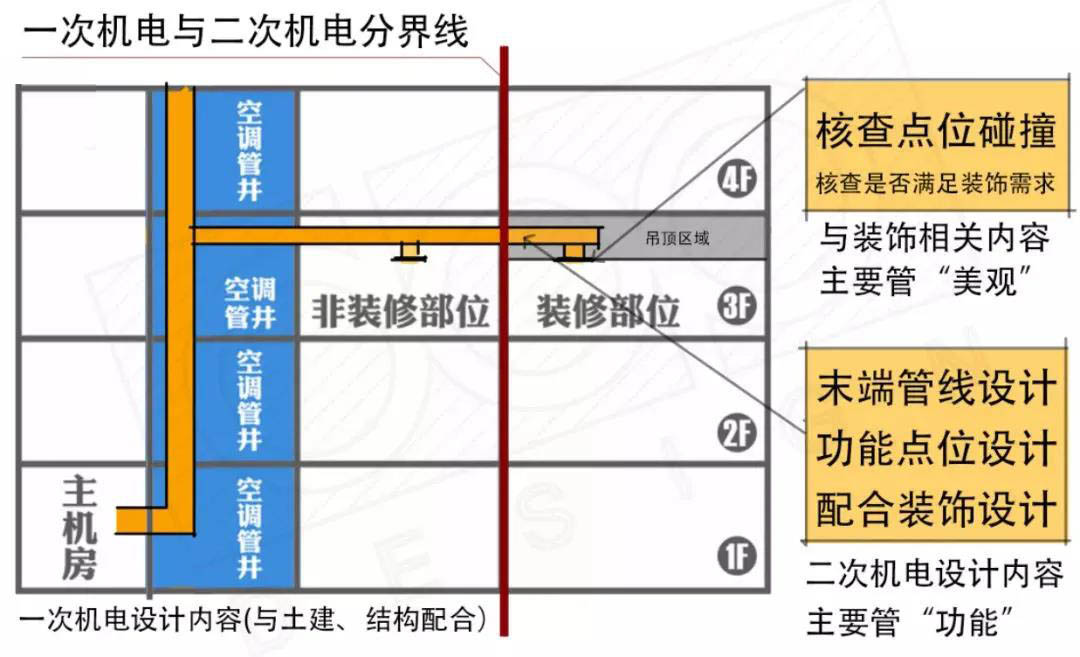

一次機電與二次機電的分界線
2、裝飾設計開展過程中，都有哪些專業顧問要參與進來？
在中大型的設計項目中，必然會涉及到二次機電的相關問題，大家要清楚的了解項目階段以及所需要哪些專業顧問來配合設計，更重要的是，在甲方面前也能有的放矢的根據進度款以及合同的界面進行設計人力資源的調度與安排，合理的與甲方周旋。
大家可以通過下面這個表格來梳理下：

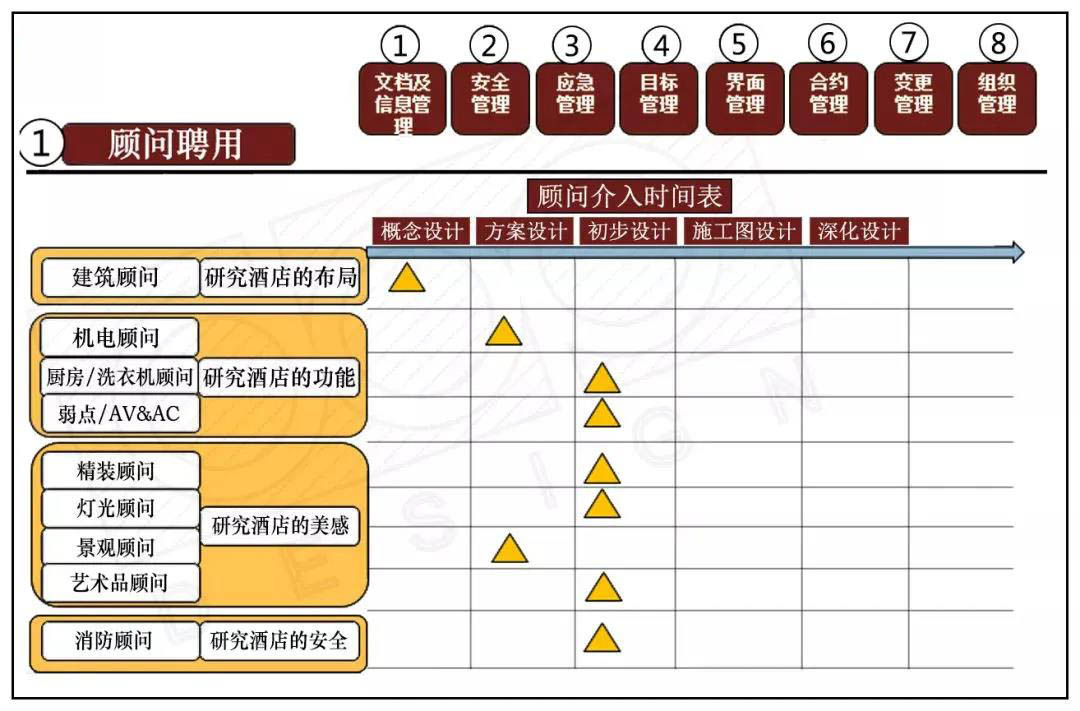

機電各專業協調進度表
PS：裝飾設計中二次機電設計的重點協調環節集中在設計師與機電顧問、弱點顧問、燈光顧問室內設計顧問之間的配合銜接等。
機電點位圖的把控要點
1、所有點位要標注說明、定位尺寸標注、高度標注

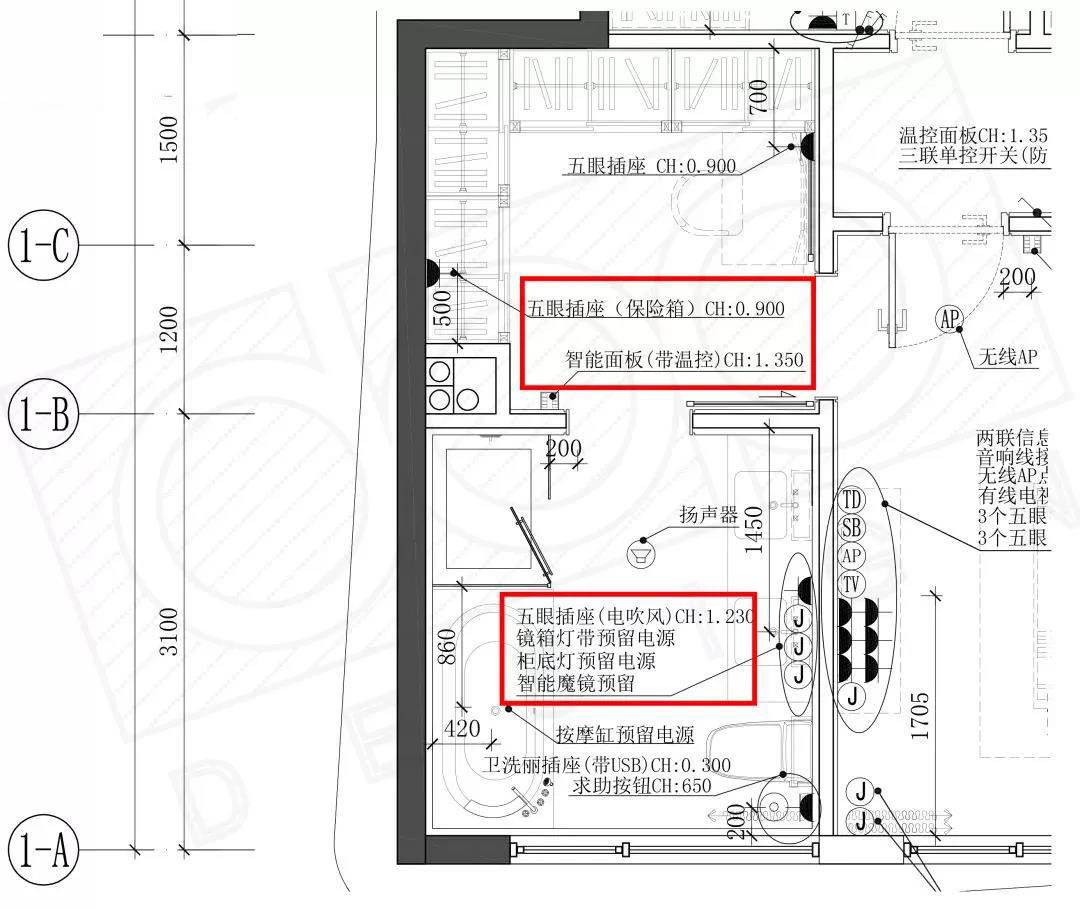

△插座點位圖局部
前面大家知道了裝飾設計方是不具備出具電氣圖紙資質的，所以在將機電圖紙點位疊加成裝飾施工的機電點位圖時，要反復核查設備表、標注說明、尺寸定位、高度標注是否明確等。
同時要檢查機電點位的平面顯示是否與立面的造型有沖突，出現沖突及時同機電方調整，如果在點位調整不了的情況，需要裝飾設計方調整設計。
2、在充分了解項目提資要求下，做相應點位布置，或者提供設備選型表，或者需求表等提資。

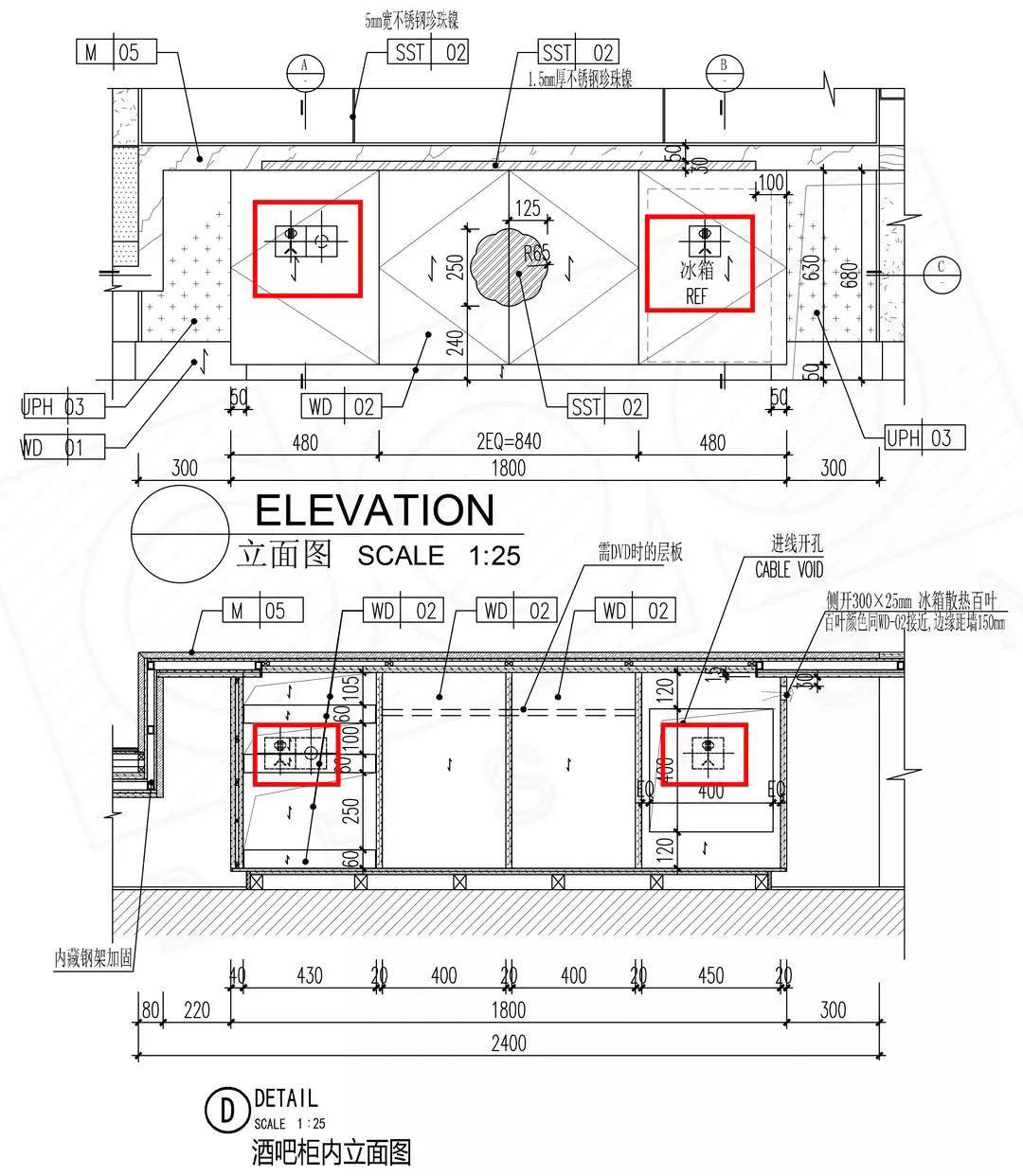

酒店酒吧柜局部圖
像圖中案例，酒店客房的吧臺冰柜飾面、樣式都已經有了，依然要和甲方確認吧臺上需要放哪些設備：咖啡機、制冰機、軟飲機、小冰箱、電磁爐、洗碗機、飲水機等。這些點位都是要根據設備的位置放置插座的，需要多少設備，留多少電源的。
Ps：江湖經驗，預留插座時，在滿足現有設備插座的基礎上，最好再增加1~2個備用插座，切記。
3、明白預留插座和預留電源之間的差別？哪些設備會需要預留電源？

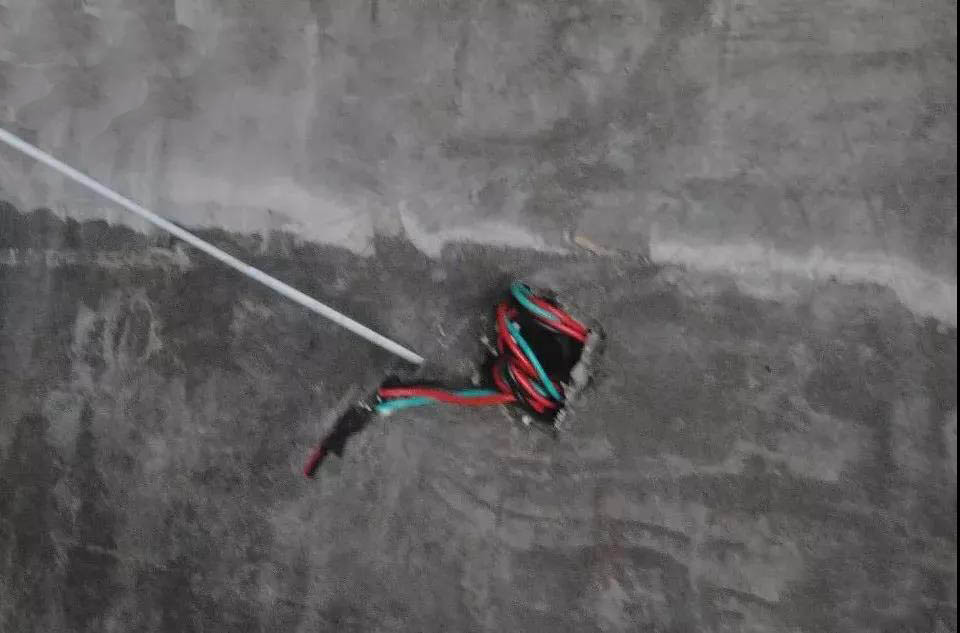

預留電源線頭

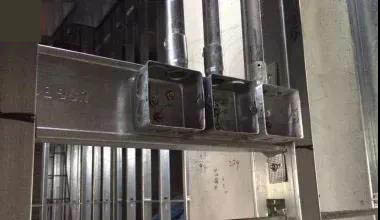

預留插座底盒
如上圖所示，插座點位和預留電源是2個概念，而恰恰是這兩個簡單的概念，讓很多設計師摸不著頭腦，導致后期出現很多問題。
因此，繪制機電設備預留的插座點位前，一定要先弄清楚，這些設備到底需要預留插座，還是需要預留電源線頭。若機電設備要求預留插座，圖紙上則需表示插座面板，同時需要對面板進行定位。若設備要求預留電源線頭，則無需表示插座面板。
常見需預留電源的設備
最常見需要預留電源設備如：投影幕、音箱、小便斗馬桶水龍頭的感應器、烘手機和一些固定安裝的設備，比如商場的查詢機等。
