【通風空調系統質量探究】軌道交通工程通風空調系統常見施工質量問題探究
隨著社會經濟的發展，城市軌道交通建設快速發展，多地軌道交通建設開始提速，作為城市軌道交通機電設備安裝工程中重要的工程——通風空調工程，施工質量的好壞直接關系到地鐵運營安全、能耗的大小以及乘客的乘車體驗。文章對近年來軌道交通通風空調工程常見質量問題進行探究，以期在今后的施工過程中能有針對性地進行質量控制，從而提高整體安裝質量。
一、軌道交通通風空調系統概述
1、基本功能
軌道交通通風空調系統的功能，一是保障列車行進時的安全，將列車行進時以及列車本身空調設備產生的熱量帶出去，為乘客提供舒適的乘車環境；二是對地鐵車站內空氣進行溫度、濕度、潔凈度的處理，為乘客提供舒適的候車環；三是承擔火災時的消防功能，保障人民群眾生命安全。
2、系統組成

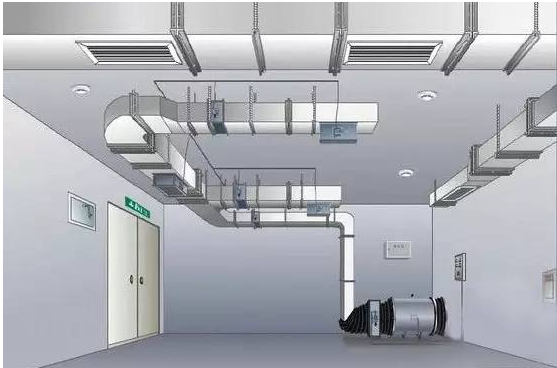

軌道交通通風空調系統采用全封閉式屏蔽門系統，在地鐵區間和站臺層之間設置了屏蔽門，分離站臺與地下隧道。一般由三個部分組成：區間隧道通風系統、車站公共區通風空調系統(大系統)和設備管理用房通風空調系統(小系統)，分別服務于地鐵區間隧道空間、車站公共區和車站設備管理用房區域，為上述空間提供必需的通風換氣、空氣調節和防排煙功能，滿足軌道交通列車正常運行、乘客及車站設備和管理人員的正常候車、工作環境需求。
二、通風空調系統常見質量問題
1、通風空調系統風管和部件安裝質量
①軌道交通通風空調系統風管尺寸較大，大部分施工單位采用先吊裝風管后砌筑墻體，風管穿墻洞口尺寸偏差較大，套管固定施工難度大，套管無法成為一個整體，墻體后期施工難度大，影響墻體強度及墻體頂部密實性。
②風管制作過程中風管翻邊不平整，翻邊高度不足6mm，風管法蘭的墊片凸入管內或突出法蘭外，復合風管內角縫未采用密封材料封堵，造成風系統嚴密性不滿足要求。
③風管保溫施工沒有按照規范要求在經常拆卸的法蘭、風閥上設置能單獨拆卸的保溫。地鐵風管尺寸較大，但安裝空間較小，因此風管在操作空間小的部位應提前進行保溫棉施工，比如風管上部，然后進行就位。
④風管穿墻板孔洞沒有設置防護套管，套管內有絕熱層不連續。規范要求鋼板厚度不應小于1.6mm，套管之間應用不燃的柔性材料封堵且穿樓板和穿墻處套管內的絕熱層應連續不間斷。
⑤風管直角彎頭未按規范要求加裝導流片，造成風阻較大。
⑥在設備用房內，空調送風口敷設于電氣設備正上方，若風口結露則可能低落影響電氣設備安全。
2、空調水系統、設備安裝質量制冷系統安裝質量
①空調水系統相關管道敷設于電氣設備正上方，比如冷凝水管、冷凍水管、冷卻水管在穿越設備用房時極易敷設于電氣設備上方，比如控制柜，如果接頭漏水，會直接造成電氣設備故障。
②保溫層施工不符合要求，材質或厚度不達標，導致凝水結露；或是施工操作不規范，保溫層與管路存在間隙、保溫層破損，也會造成結露現象。
③管道沖洗不徹底，影響系統工作效果及設備使用壽命。
3、防排煙系統安裝質量
①防火閥直徑或長邊尺寸大于等于630mm時，未設獨立支、吊架。防火閥距墻表面的距離大于200mm。穿越中板的防火閥安裝時應注意離地高度，要把孔洞的擋水坎高度考慮在內。
②風管外包的防火板通過鋼支架固定在風管上，安裝過程中破壞了空調風管保溫，形成了明顯的(冷)熱橋。防火板應在外面獨立設置支架固定。
③防火封堵不嚴密。軌道交通車站內管線眾多，風管所占空間最大，風管與風管之間，風管與套管之間空隙的側邊與頂部，最不易保證封堵質量。
4、支吊架安裝質量
①支吊架采用電氣焊開孔，開孔不圓整，影響強度和美觀，支吊架切割后未打磨，都易造成安全事故。
②消聲彎頭或邊長(直徑)大于1250mm的彎頭、三通等未設置獨立的支、吊架。
③垂直安裝的單根直風管長度大于或等于1000mm時，風管支架少于2個。
④支、吊架在特殊位置間距不滿足規范要求，例如距風管末端大于1000mm，距離水平彎頭的起彎點間距大于500mm，設在支管上的支吊架距干管大于1200mm。設備區小房間多，全空氣系統的風管在穿越房間時，支吊架本身就易遺漏或設置間距超出設計與規范要求，再加上風管數量多，特別是在不易設置支吊架的位置往往會漏設，以上間距超限問題極為常見。
⑤設備支吊架預埋件與實際位置有偏差，常發現于吊裝風機的位置。吊架與預埋件不能滿焊，造成支吊架與車站頂板結構不能牢固連接，影響風機安全。
⑥風管支吊架安裝斜拉斜吊，不能正常受力。
⑦風管吊支架與風閥執行機構碰撞，影響后期操作，這種問題大多在調試時候會暴露出來。
⑧長度超過20m的水平懸吊風管系統未設置防晃支架。地鐵車站因為受列車運行的影響本身震動就會相對較大，如果不能按照規范設置，而超過20m且沒有結構支撐的風管一般都位于站廳層，人員密集，對后期的運營安全影響較大。
⑨支吊架固定螺栓的拉拔力不足，影響后期運營安全。比較典型的類似案例是萬達地下車庫消防水管掉落，里面就有螺栓拉拔力不足的原因。尤其是軌行區射流風機安裝，如果設計的是懸吊安裝，拉拔力更為重要，會極大影響列車的運營安全，造成不可估量的損失
⑩支吊架防腐措施不到位。地下空間比較潮濕，在施工階段如果無法通過通風降低濕度，防腐措施又沒有及時施工，極易造成支吊架銹蝕，影響使用壽命及使用安全。
三、做好施工階段質量控制的措施
1、堅持首件樣板驗收工作
站在吸收借鑒外地先進做法的基礎上，在全國軌道行業中率先提出設備安裝系統的首件樣板驗收制度。概括為“三個一”：“每條線必有一個樣板標段，每個標段必有一個樣板站，每個樣板站必有一個樣板段”。樣板段為實體樣板或實物樣板。這個模式在1號線建設中摸索，在2號線中提出，在3號線中筑牢，在4、5號線中已全面扎實開展。該模式已在參建單位特別是施工、監理單位中牢固樹立了“精品工程，樣板先行”意識，并轉化為自覺行動。為真正打造“精品工程”奠定了堅實的思想基礎、方法基礎和人才基礎。因此，堅持首件樣板驗收制度，為后續施工樹立標準是必須一直堅持的工作。
2、嚴控保溫施工質量
地下車站空氣濕度大，保溫材料在施工階段特別容易吸潮，如果使用受潮的材料，保溫效果會大打折扣，因此要做好材料保護，安裝后一定要及時密封，破損的要及時修補。另外還要做好關鍵部位比如閥門、法蘭處的保溫檢查工作，確保施工質量。
3、嚴格做好成品保護
避免雜物、灰塵落入管道，避免防腐層損壞，影響系統的使用效果以及設備、管道、支吊架的使用壽命。
對于軌道交通而言，通風空調工程施工的影響因素多，施工環節多，要充分認識到施工質量控制的重要性，認真根據圖紙和規范要求編制施工方案，并按照方案實施，并不斷在施工中分析、總結存在的問題和解決的辦法，根據工序加強預控預判，同時做好施工技術管理以及安全管理，才能保證提供合格安全的產品。
